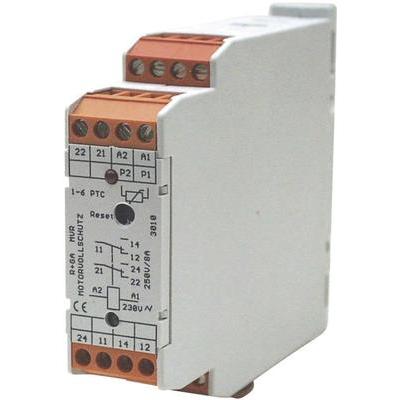

Termisztoros motorvédő kapcsoló, Appoldt TM-W
- Gyártó: WORK_IN_PROGRESS
- Microstore cikkszám:
- Garancia: 24 hónap
- Készlet információ:
Mai rendelés esetén
🏪 Átvétel üzletünkben (Vecsés): júl. 24. (péntek)
🚚 Házhozszállítás: júl. 27. (hétfő)
📦 FoxPost csomagautomata: júl. 28. (kedd)
-
42 612 Ft
-
Nettó: 33 553 Ft
💡 Jó tudni: üzletünkben azonnal a „Raktáron” jelzésű termékek vehetők át, a többit rendelésére szerezzük be: az „1–2” és „2–3 munkanap” jelzésűek hazai raktárból érkeznek, a „3–14 nap” jelzésűek pedig általában külföldi partnereinktől — ezért hosszabb a beszerzési idejük. Amint a termék átvehető, értesítjük. Személyes átvétel előtt kérjük, várja meg ezt az értesítést, hogy biztosan ne jöjjön hiába — ha pedig sürgős, keressen minket bizalommal, szívesen segítünk!
Termisztoros motorvédő kapcsoló
A DIN 44081 szerinti PTC érzékelőkhöz
Vezetékszakadás felügyelet
Hőmérséklet felügyelet
A relé minden DIN 44081 szerinti PTC ellenállással működik, amennyiben a sorbakötött hidegellenállások összege az 1500 Ω-ot nem haladja meg. A készülék a nyugalmi áram elvén működik, vagyis a mérőkört csak vezeték szakadásra felügyeli. A max. érzékelő feszültség 7,6 V. A VDE 0551-nek megfelelően használt trafóval a mérőkör a hálózatról galvanikusan le van választva. Kis érzékelő ellenállásnál a kimenő relé be van húzva. A névleges lekapcsolási hőmérséklet, a NAT elérésekor (az érzékelő ellenállása magas Ohm értéket mutat), a kimenő relé elejt. A készülék megszólalási értéke kb. 3 K kb. ±8 °C tűréssel. Az elejtési érték (kapcsolási hiszterézis) a megszólalási érték -10 %.
Műszaki adatok:
Kapcsolási feszültség:
max. 230 V/AC · Kapcsolóáram:
max. 2 x 8 A · Kijelző: LED · Kivitel: Hidegvezeték felügyeleti relé · Méret, hossz: 100 mm · Méret, magasság: 80 mm · Méret, szélesség: 22.5 mm · További műszaki adatok: PTC hidegvezeték: 1,5 kΩ (max. 6 db a kereskedelemben kapható PTC sorba köthető) · Feszültség a PTC mérőkörben: max. 7,4 V · Típus: TM-W · Érintkező típus: 2 váltó · Üzemi feszültség: 230 V/AC
A DIN 44081 szerinti PTC érzékelőkhöz
Vezetékszakadás felügyelet
Hőmérséklet felügyelet
A relé minden DIN 44081 szerinti PTC ellenállással működik, amennyiben a sorbakötött hidegellenállások összege az 1500 Ω-ot nem haladja meg. A készülék a nyugalmi áram elvén működik, vagyis a mérőkört csak vezeték szakadásra felügyeli. A max. érzékelő feszültség 7,6 V. A VDE 0551-nek megfelelően használt trafóval a mérőkör a hálózatról galvanikusan le van választva. Kis érzékelő ellenállásnál a kimenő relé be van húzva. A névleges lekapcsolási hőmérséklet, a NAT elérésekor (az érzékelő ellenállása magas Ohm értéket mutat), a kimenő relé elejt. A készülék megszólalási értéke kb. 3 K kb. ±8 °C tűréssel. Az elejtési érték (kapcsolási hiszterézis) a megszólalási érték -10 %.
Műszaki adatok:
Kapcsolási feszültség:
max. 230 V/AC · Kapcsolóáram:
max. 2 x 8 A · Kijelző: LED · Kivitel: Hidegvezeték felügyeleti relé · Méret, hossz: 100 mm · Méret, magasság: 80 mm · Méret, szélesség: 22.5 mm · További műszaki adatok: PTC hidegvezeték: 1,5 kΩ (max. 6 db a kereskedelemben kapható PTC sorba köthető) · Feszültség a PTC mérőkörben: max. 7,4 V · Típus: TM-W · Érintkező típus: 2 váltó · Üzemi feszültség: 230 V/AC
