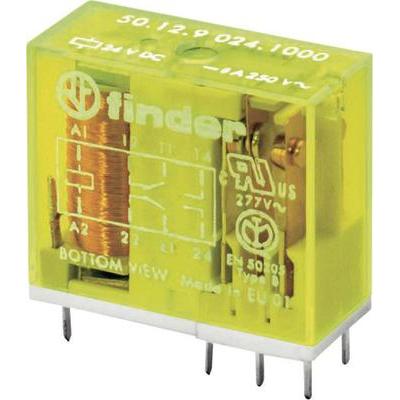

Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.1000
- Gyártó: WORK_IN_PROGRESS
- Microstore cikkszám:
- Garancia: 12 hónap
- Készlet információ:
Mai rendelés esetén
🏪 Átvétel üzletünkben (Vecsés): júl. 24. (péntek)
🚚 Házhozszállítás: júl. 27. (hétfő)
📦 FoxPost csomagautomata: júl. 28. (kedd)
-
5 160 Ft
-
Nettó: 4 063 Ft
💡 Jó tudni: üzletünkben azonnal a „Raktáron” jelzésű termékek vehetők át, a többit rendelésére szerezzük be: az „1–2” és „2–3 munkanap” jelzésűek hazai raktárból érkeznek, a „3–14 nap” jelzésűek pedig általában külföldi partnereinktől — ezért hosszabb a beszerzési idejük. Amint a termék átvehető, értesítjük. Személyes átvétel előtt kérjük, várja meg ezt az értesítést, hogy biztosan ne jöjjön hiába — ha pedig sürgős, keressen minket bizalommal, szívesen segítünk!
8 A-es biztonsági nyák-relé , 50-es sorozat
Nyák-relé EN 50205:2002 szerinti, B-típusú kényszervezetésű érintkezőkkel és 2 átkapcsoló érintkezővel (az EN50205:2002 szerint a kényszervezetésű érintkezőként csak egy nyitó és egy záró 11-12 és 21-24 vagy 21-22 és 11-14 használható!). A szomszédos érintkezők osztott elrendezésűek. Tekercsek DC esetén: "Biztonságos leválasztás" a VDE 0106, EN 50178, EN 50178, EN 60204 és EN 60335 szerint.
Műszaki adatok:
Csatlakozó: Forrcsúcsok · Ellenállás (tekercs): 750 Ω · Hőmérséklet (max.): +70 °C · Hőmérséklet (min.): -40 °C · Kapcsolási feszültség (max.): 400 V/AC · Kapcsolási teljesítmény (max.): 2000 VA · Kúszóút távolság: 8 mm · Max. kapcsolási áram: 8 A · Megszólalási feszültség (max.): 28.8 V/DC · Megszólalási feszültség (min.): 18 V/DC · Méret, hossz: 29 mm · Méret, magasság: 25 mm · Méret, szélesség: 12.4 mm · Névleges feszültség tekercs: 24 V/DC · Relé típus: Nyák relé · Tartalom: 1 db · További műszaki adatok: AC1 kapcsolási teljesítmény: 2000 VA · AC15 kapcsolási teljesítmény: (230 V AC): max. 500 VA · AC3 1-fázisú motorterhelés, 230 V/AC üzemmód: 0,37 kW · DC 1 kapcsolóáram: (30/110/220 V): max. 8/0,65/0,2 A · Kapcsolási terhelés: (5 V/5 mA): min. 300 mW · U-állóság: tekercs/érintkező (1,2/50 µs): 6 kV · Működési terület: DC-tekercs: 0,75 - 1,2 Un · Típus: 50.12.9.024.1000 · Vezérlés: monostabil, 1 tekercs · Élettartam (elektromos): 100000 kapcsolási ciklus · Élettartam (mechanikus): 10 millió kapcsolás · Érintkező típus: 2 váltó · Érintkezőanyag: AgNi
Figyelem:
Akkor beszélhetünk kényszervezetésről, ha az (egy készlethez tartozó) érintkezők úgy kapcsolódnak egymáshoz mechanikailag, hogy a nyitó és a záró nem lehet egyidejűleg zárt helyzetben. Eközben biztosítani kell, hogy a teljes élettartam alatt - még akadályozott érintkezés esetén is - az érintkezők egymástól mérhető távolsága legalább 0,5 mm legyen. Érintkezőanyag-választás: AgNi - ohm-os ill. kissé induktív terhelés esetén. AgNiAu (keményaranyozással) - érintkezőáramok esetén < 20 mA. AgSnO2 (ezüst-cink-oxid) - max. 100 A bekapcsolási áramokhoz (< 5 ms) pl. lámpaterhelésekhez. Engedélyek: IMQ, TÜV, cRUus.
Nyák-relé EN 50205:2002 szerinti, B-típusú kényszervezetésű érintkezőkkel és 2 átkapcsoló érintkezővel (az EN50205:2002 szerint a kényszervezetésű érintkezőként csak egy nyitó és egy záró 11-12 és 21-24 vagy 21-22 és 11-14 használható!). A szomszédos érintkezők osztott elrendezésűek. Tekercsek DC esetén: "Biztonságos leválasztás" a VDE 0106, EN 50178, EN 50178, EN 60204 és EN 60335 szerint.
Műszaki adatok:
Csatlakozó: Forrcsúcsok · Ellenállás (tekercs): 750 Ω · Hőmérséklet (max.): +70 °C · Hőmérséklet (min.): -40 °C · Kapcsolási feszültség (max.): 400 V/AC · Kapcsolási teljesítmény (max.): 2000 VA · Kúszóút távolság: 8 mm · Max. kapcsolási áram: 8 A · Megszólalási feszültség (max.): 28.8 V/DC · Megszólalási feszültség (min.): 18 V/DC · Méret, hossz: 29 mm · Méret, magasság: 25 mm · Méret, szélesség: 12.4 mm · Névleges feszültség tekercs: 24 V/DC · Relé típus: Nyák relé · Tartalom: 1 db · További műszaki adatok: AC1 kapcsolási teljesítmény: 2000 VA · AC15 kapcsolási teljesítmény: (230 V AC): max. 500 VA · AC3 1-fázisú motorterhelés, 230 V/AC üzemmód: 0,37 kW · DC 1 kapcsolóáram: (30/110/220 V): max. 8/0,65/0,2 A · Kapcsolási terhelés: (5 V/5 mA): min. 300 mW · U-állóság: tekercs/érintkező (1,2/50 µs): 6 kV · Működési terület: DC-tekercs: 0,75 - 1,2 Un · Típus: 50.12.9.024.1000 · Vezérlés: monostabil, 1 tekercs · Élettartam (elektromos): 100000 kapcsolási ciklus · Élettartam (mechanikus): 10 millió kapcsolás · Érintkező típus: 2 váltó · Érintkezőanyag: AgNi
Figyelem:
Akkor beszélhetünk kényszervezetésről, ha az (egy készlethez tartozó) érintkezők úgy kapcsolódnak egymáshoz mechanikailag, hogy a nyitó és a záró nem lehet egyidejűleg zárt helyzetben. Eközben biztosítani kell, hogy a teljes élettartam alatt - még akadályozott érintkezés esetén is - az érintkezők egymástól mérhető távolsága legalább 0,5 mm legyen. Érintkezőanyag-választás: AgNi - ohm-os ill. kissé induktív terhelés esetén. AgNiAu (keményaranyozással) - érintkezőáramok esetén < 20 mA. AgSnO2 (ezüst-cink-oxid) - max. 100 A bekapcsolási áramokhoz (< 5 ms) pl. lámpaterhelésekhez. Engedélyek: IMQ, TÜV, cRUus.
